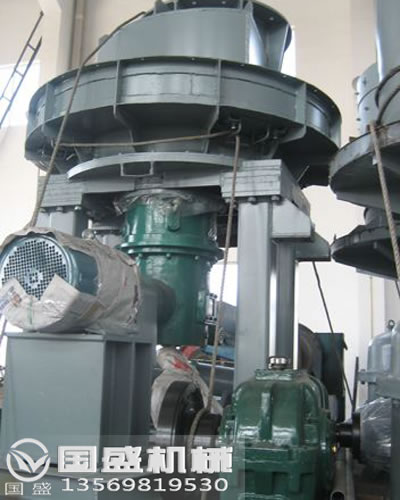

PDX圓盤給料機的產品簡介
PDX圓盤給料機不僅是先進、零故障工作時間較長的喂送設備,還是一款能夠連續工作的容積式給料設備,更是生產工藝自動化控制流程的優選給料設備。該設備運行穩定可靠,喂送效率高,所消耗的能源低,一經上市就受到客戶的一致好評和贊譽。
PDX圓盤給料機的工作原理
PDX圓盤給料機的通常情況下會安裝在料倉或斗倉等其它儲存裝置的卸料口,依靠電機和減速機的帶動,使得圓盤勻速的繞一側方向旋轉,當物料進入圓盤之上,就會隨著圓盤的旋轉不停旋轉,當物料經過圓盤襯板上的刮刀之后,就會被刮刀刮出去,進入下一道工序裝置中,從而達到連續給料的目的。
PDX圓盤給料機的主要組成部件
PDX圓盤給料機的主要組成部件有傳動裝置(包含有電機、減速機、回轉支承、小齒輪和聯軸器等部件)、圓形平滑圓盤、底架(用于支承圓盤和傳動裝置)、扇形出料口(可用來調節出料口的大小)、刮刀裝置(目的是將物料卸送到下一個設備中)、管道組裝起重裝置(目的是起吊設備用)、落料導板組裝(目的是糾正改變物料的流向)等部件組成。

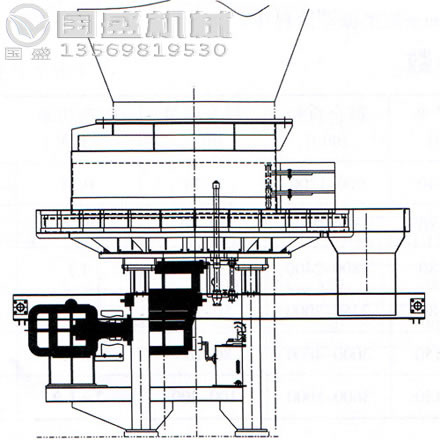

PDX圓盤給料機的結構圖
PDX圓盤給料機的技術參數
型號 | 物料 | 圓盤直徑mm | 生產能力t/h | 圓盤轉速r/min | 電機功率kw | 配料秤帶寬mm | 重量t | ||
粒度mm | 堆比重t/m3 | 含水率 | |||||||
PDX16 | 0-80 | 0.5-2.5 | 通常《8%雨期《13% | 1600 | 10-100 | 0.6-6 | 5.5-11 | 《650 | 5 |
PDX20 | 0-80 | 0.5-2.5 | 通常《8%雨期《13% | 2000 | 20-200 | 0.5-5 | 5.5-15 | 《800 | 7 |
PDX22 | 0-80 | 0.5-2.5 | 通常《8%雨期《13% | 2200 | 25-250 | 0.5-5 | 5.5-15 | 《800 | 7.5 |
PDX25 | 0-80 | 0.5-2.5 | 通常《8%雨期《13% | 2500 | 30-300 | 0.5-5 | 5.5-22 | 《1000 | 9 |
PDX28 | 0-80 | 0.5-2.5 | 通常《8%雨期《13% | 2800 | 40-400 | 0.52-5.2 | 5.5-30 | 《1200 | 11 |
PDX30 | 0-80 | 0.5-2.5 | 通常《8%雨期《13% | 3000 | 50-500 | 0.52-5.2 | 5.5-37 | 《1200 | 11.5 |
PDX32 | 0-80 | 0.5-2.5 | 通常《8%雨期《13% | 3200 | 60-600 | 0.52-5.2 | 5.5-37 | 《1400 | 12.5 |
PDX36 | 0-80 | 0.5-2.5 | 通常《8%雨期《13% | 3600 | 90-900 | 0.5-5 | 5.5-75 | 《1600 | 14.5 |
PDX圓盤給料機的產品特點
1、采用扇形出料口,可以有效控制喂送量,調節方便,所調節的范圍也較寬。
2、設有可調角度的刮刀裝置,對物料起到一定的導料作用,能夠很精準的將物料轉卸到下一機械中。
3、采用封閉式結構,避免物料飛揚對環境造成污染,還客戶一個干凈的工作環境。
4、設備較大的優勢就是采用大直徑回轉支承結構,承載能力大,抗傾翻力矩大,所生產的阻力小,整機的運行平穩可靠,能夠長時間承受15米以上的物料壓力,使用壽命長達10年之上。
5、減速機配件采用循環系統,避免了其它劣質減速機高速軸旋轉出現的漏油現象。而且與圓盤相對獨立,維修起來不需要清空料倉,只需要卸下圓盤即可,非常簡便。
