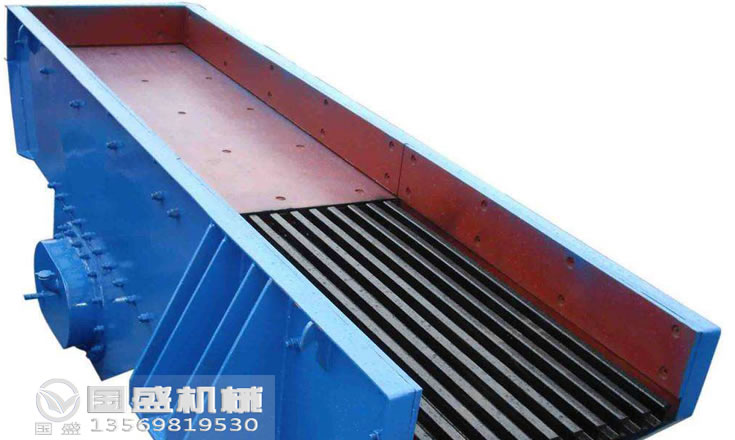

棒條式振動給料機的產品簡介
棒條式振動給料機是一款新型振動喂送設備，一般用于喂送較大物料塊，是理想的喂送設備。設備主要是由振動電機、彈簧減振裝置、箱體和柵條排等配件組成。
棒條式振動給料機的工作原理
ZZG棒條式振動給料機的激振器是由兩個特定位置的偏心軸和齒輪組成，裝配時必須使兩齒輪按規定的標記相互咬合嚙合，并且通過振動電機驅動，使得兩個偏心軸不停旋轉，從而產生巨大的直線激振力，*終使得機體在支承彈簧的作用下做強制性振動，而物料則以此振動為動力，在料槽上做滑動及拋擲式運動，*終向前移動達到給料目的。當物料通過棒條式出料口時，較小的物料可通過間隙而落下，大塊物料將進入下一道破碎工序。
ZZG棒條式振動給料機的產品特點
1、該設備的物料工作面設有柵條段，可有效排除廢料。而且工作面的長與寬設置較為簡單合理，性價比較高。
2、設備較大的優勢就是具有較強的剛性，能夠承受較大物料的沖擊。
3、整機結構緊湊，高度較低，使得安裝維修工作變得方便，價格低廉。
棒條式電機振動給料機的技術參數
| 型號 | 有效工作面mm | 柵條調整間隙mm | 較大進料粒度mm | 處理能力t/h | 重量t | 外形尺寸(長×寬×高)mm |
| ZZG0752 | 750×2560 | 30-130 | 500 | 150 | 2.1 | 3035×1570×945 |
| ZZG0937 | 900×3700 | 35-120 | 600 | 200 | 3.5 | 4250×1724×1085 |
| ZZG1037 | 1050×3700 | 30-150 | 720 | 300 | 3.7 | 4250×1874×1130 |
| ZZG1243 | 1220×4300 | 35-140 | 850 | 400 | 5.3 | 4955×2206×1120 |
| ZZG1449 | 1370×4900 | 35-165 | 920 | 450 | 6.8 | 5475×2372×1225 |
| ZZG1560 | 1500×6000 | 50-200 | 1000 | 600 | 12.5 | 6410×2390×2995 |
棒條式振動給料機的外形尺寸
| 型號 | A | B | C | D | E | F | G | H | I |
| ZZG0752 | 3015 | 1570 | 945 | 260 | 430 | 200 | 350 | 160 | 910 |
| ZZG0937 | 4250 | 1724 | 1085 | 280 | 480 | 220 | 410 | 210 | 1060 |
| ZZG1037 | 4250 | 1974 | 1130 | 280 | 480 | 220 | 410 | 210 | 1210 |
| ZZG1243 | 4955 | 2206 | 1120 | 240 | 600 | 180 | 520 | 210 | 1400 |
| ZZG1449 | 5475 | 2372 | 1226 | 280 | 690 | 220 | 620 | 210 | 1550 |

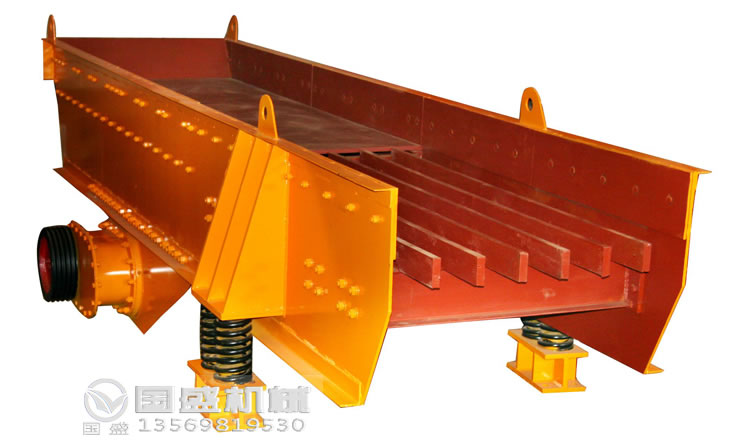

棒條式電機振動給料機主要部件的特點
該設備主要是由振動電機或普通電機、彈簧減振裝置、箱體和柵條排等配件組成。
1、振動電動：與普通電機有所區別，內部含有一組可調偏心塊，利用軸及偏心塊高速旋轉產生的離心力得到激振力，從而帶動設備的傳動裝置和整個設備的振動。
2、彈簧減振裝置：采用優質螺旋彈簧，振動效果好。
3、箱體：采用剛性結構，內側與物料接為雙臺階式。

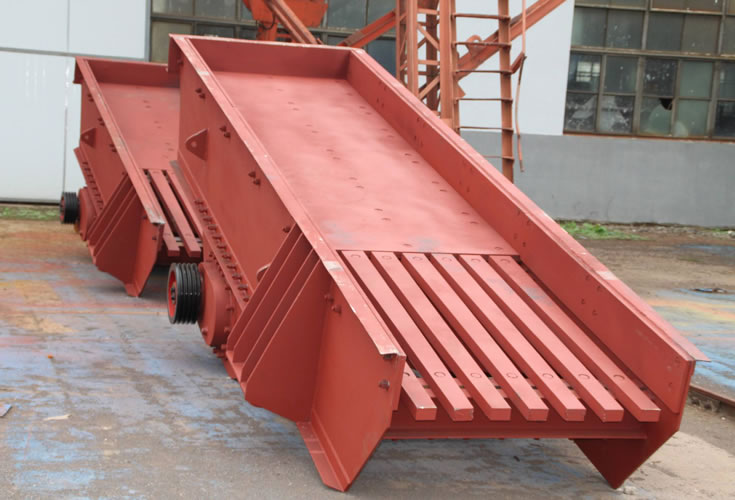

4、柵條排：該設備物料振動的工作面與其它喂送設備不一樣，它的工作面可以分為輸送段和柵條段兩個區域，輸送段是呈水平狀的，而柵條段是呈傾斜狀的，材質采用耐磨高猛鋼。
