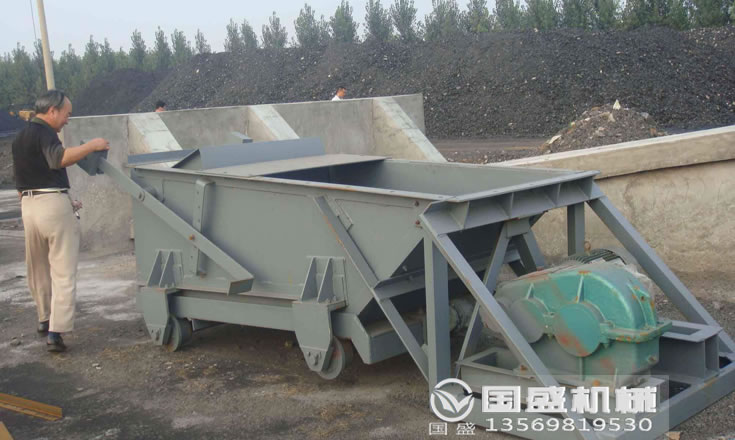

K型往復式給料機產品簡介
K型往復式給料機是一款利用曲柄連桿機構拖動下傾5度的底板在輥上做直線式往復運動的給料設備。主要用于喂送磨琢性小、粘性小的松散狀物料，不僅喂送量高，生產能力大，而且設備的工作穩定性好，運行時可以隨意調節喂送范圍。該設備由漏斗閘門、托輥、機架、底板給料槽和傳動平臺等部件組成，一經上市就得到了廣大客戶的一致贊譽和青睞。
往復式給料機的工作原理
往復式給料機的電動機通過彈性聯軸器驅動減速器，然后減速器輸出軸再帶動曲柄-連桿機構，隨之帶動傾斜的給料板在托輥上一起作往復式運動，*終將物料均勻的從倉內給出，喂送到下一道工序設備中。

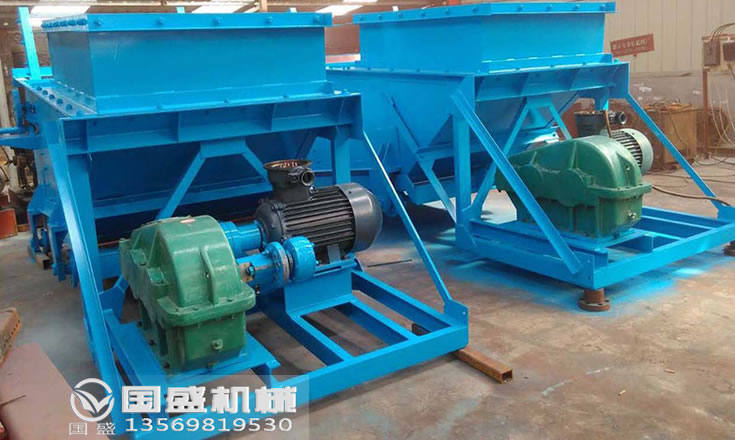

K型往復式給料機的分類
該設備從外觀上可分為帶漏斗、帶調節閥門和不帶漏斗、不帶調節閥門兩種形式，客戶可以根據自己實際需要選購適合自己的給料設備。
K型往復式給料機的技術參數
| 型號規格 | K-0 | K-1 | K-2 | K-3 | K-4 | |||||||
| 給料能力t/h | 底板行程 | 曲柄位置 | 無煙煤 | 煙煤 | 無煙煤 | 煙煤 | 無煙煤 | 煙煤 | 無煙煤 | 煙煤 | 無煙煤 | 煙煤 |
| 200mm | 4 | 100 | 90 | 150 | 135 | 225 | 200 | 330 | 300 | 590 | 530 | |
| 150mm | 3 | 75 | 67 | 112 | 100 | 170 | 150 | 247 | 220 | 440 | 395 | |
| 100mm | 2 | 50 | 45 | 75 | 68 | 133 | 100 | 165 | 150 | 295 | 268 | |
| 50mm | 1 | 25 | 22 | 34 | 34 | 55 | 50 | 83 | 75 | 148 | 132 | |
| 曲柄轉速r/min | 57 | 57 | 62 | 62 | 62 | |||||||
| 電動機 | 型號 |
YB160M1-8 Y160M1-8 |
YB160M1-8 Y160M1-8 |
YB160M1-8 Y160M1-8 |
YB160M1-8 Y160M1-8 |
YB160M1-8 Y160M1-8 |
||||||
| 功率KW | 4 | 4 | 4 | 7.5 | 18.5 | |||||||
| 轉速r/min | 720 | 720 | 720 | 970 | 970 | |||||||
| 減速機 | 型號 | JZQO-350 | JZQO-350 | JZQO-350 | JZQ-400 | JZQ-500 | ||||||
| 速比 | 12.64 | 12.64 | 12.64 | 15.75 | 15.75 | |||||||
| 允許較大顆粒mm | 含量10%以下 | 250 | 350 | 400 | 500 | 700 | ||||||
| 含量10%以上 | 200 | 300 | 350 | 450 | 550 | |||||||
| 設備重量kg | 帶料斗 | 1127 | 1251 | 1481 | 1927 | 2737 | ||||||
| 不帶料斗 | 1026 | 1144 | 1342 | 1735 | 2505 | |||||||

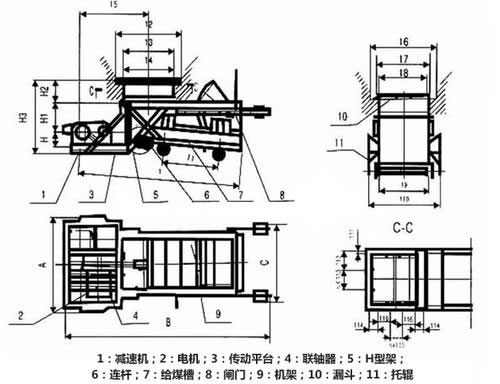

K型往復式給料機的結構圖

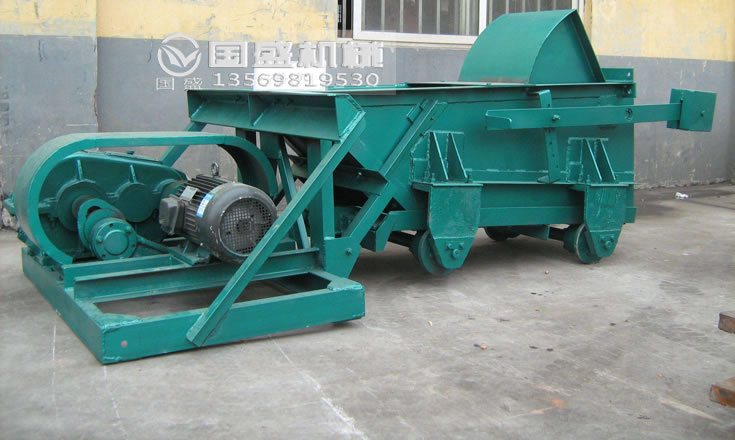

往復式給料機的產品特點
1、該設備的整機結構緊湊，運行穩定可靠，在安裝和維修工作上較為方便。
2、設備較大的優勢就是安裝有限矩型液力偶合器，不僅能滿載啟動，而且還能過載保護設備。
3、設備的體積雖小，但是喂送量卻很大，比如在喂料煤礦物料時，較大給料量可達1200噸/小時，而且使用壽命也很長，是一款理想的喂料設備。
4、我公司在制作該設備時，會采用先進的平面二次包絡環面騾桿減速器，這樣使得設備不僅承載能力大，而且傳動效率還很高。
5、通常情況下，設備每個方向的襯板和底板之間都要求留有一定的縫隙，便于觀察和調節縫隙，避免出現漏料現象。
6、我們?cè)谠O(shè)計設備的驅動裝置時，一般會對稱布置，并采用雙推桿，使得設備的受力均衡，傳動平穩，并消除了底板往復時的扭擺現象。
7、為了降低設備的維修費用和投入成本，我們?cè)谶x購設備的襯板時，會選擇小塊耐磨鋼板拼成，一方面出現磨損時比較方便，客戶可以有根據型的選擇壞的一塊更換，不至于大面積更換，另一方面使得材料能夠合理利用，不會出現大塊浪費的現象。
8、選購設備傾斜底板時，會選擇立向筋板，再用三道通長的托輥支承，這樣就足夠了保證底板的本身剛度，避免出現底板彎曲變形的現象。
